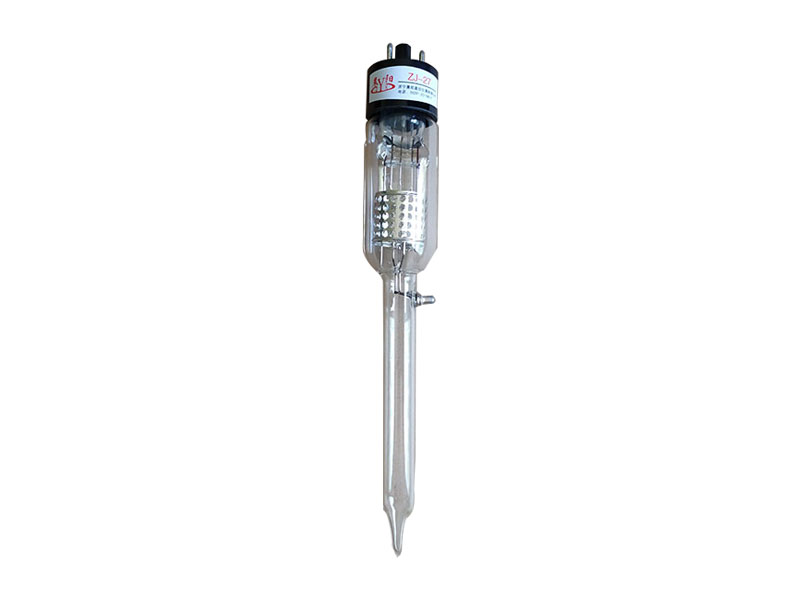

该型规管是典型的三极管式结构,采用贵金属氧化物阴极,具有抗氧化,耐瞬时大气冲击的特点,稳定稳定,寿命长,使用于中、高真空测量.
主要技术参数:
1、测量范围:4—1X10-5Pa
2、X射线极限:<1.6x10-6Pa
3、规管灵敏度:0.15±15% Pa10-1
4、工作参数:
灯丝电压:1.3V
灯丝电流:2.5A
灯丝对地电位:25V
栅极对地电位:225V
栅极电流(发射电流)0.1/1 mA
收集极对地电位:0V
5、焦耳(I2R)除气:
栅极电压:11V
栅极电流:3A
6、真空连接形式及烘烤温度:
Ф15.5±0.5玻管 80℃
Ф15.5±0.1金属直管 80℃
KF10快卸法兰 80℃
KF16快卸法兰 80℃
KF25快卸法兰 80℃
KF40快卸法兰 80℃
CF16超高法兰 450℃
CF25超高法兰 450℃
CF35超高法兰 450℃
