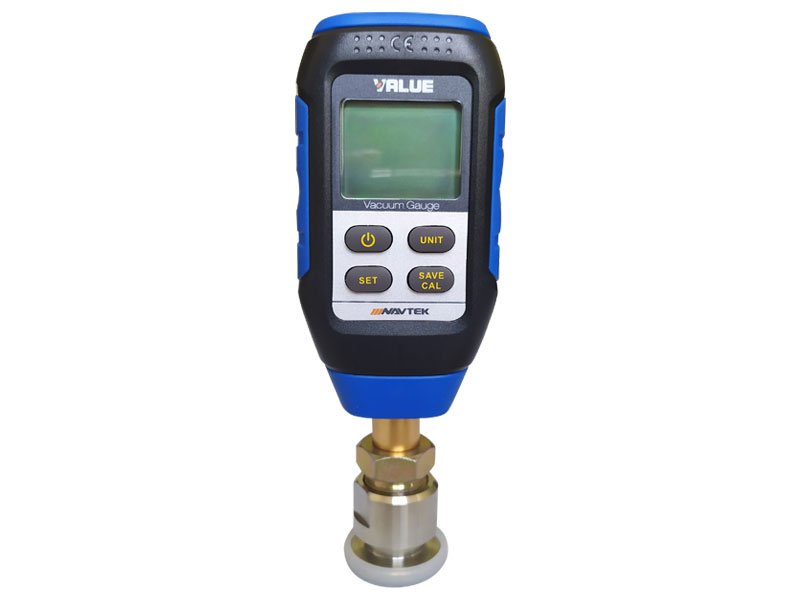

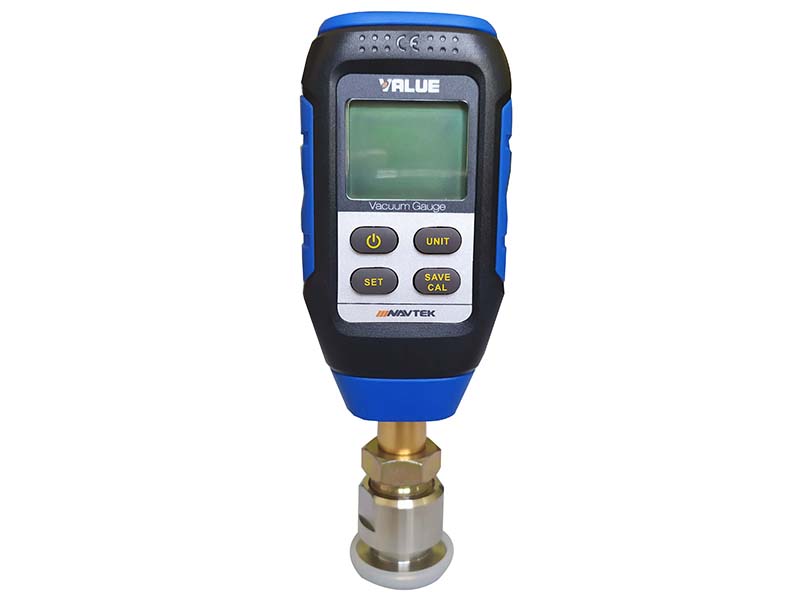

概述：V+690采用皮拉尼专业真空传感器，可以准的测量真空度，实时监控真空系统的真空度。

安全操作说明：

1、 在进行测量时，应遵循使用操作说明，在说明书参数范围内使用本仪器。

2、 当电量不足时，应及时更换新电池，新旧电池，不同品牌的电池不能混合使用，长时间不用时，应取出电池。

3、 不要使用腐蚀性清洁剂或溶剂清洁本仪器。

4、 戴好护目镜和防护手套

5、 干燥处存放

按键介绍：

1、 开关 ：开机/关机

2、 UNIT ：单位选择按键/设置模式时增加数值

3、 SET:   长按进入设定警报值模式

4、 SAVE/CAL:设置模式时保存报警值/满度校准/

技术参数：

过载压力 0.1M帕

量程 0-10000帕、0-100毫巴、0-75毫米汞柱、0-75000Micron

分辨率 0.01帕（小于10帕）

测量精度 2-100帕（读数的±5%）

操作温度 0-50度

电池寿命 45小时（3节AA电池）

单位  帕、 毫巴、托、微米

响应时间 0.5秒

接口 KF25、KF16、M20X1.5、15.5直管

传感器 特制皮拉尼规

自动关机时间 10分钟

背光时间 20秒

蜂鸣器 90分贝

重量 约125克

使用范围 大气

基本操作：

1、 安装3节AA电池

2、 长按电源键3秒直到“嘀“的一声后放开。屏幕显示------，真空计预热完成

3、 把真空计接在真空系统上。

4、 开启真空泵，显示屏从大到小显示相应真空度

5、 长按电源键3秒关机

单位选择：

按UNIT键切换单位

设定报警值：

1、 长按SET键3秒钟进入设置界面

2、 再按SET键选择要设置的数位，选中的该位会闪烁

3、 按UNIT键修改闪烁的数字

4、 设定好数值后，按SAVE/CAL键保存

真空泄露报警：

设定好数值后，当真空度从小到大倒退到设定值后。开始报警。蜂鸣器响背光灯闪烁。

背光显示：

在开机状态下按一下电源键，背光开启，20秒后自动关闭

自动关机：

无任何按键操作10分钟自动关机

满度校准：

当真空计开机预热完毕后，显示屏没有显示-------，在大气压力下长按SAVE/CAL键3秒，直到屏幕显示--------。满度校准完成

零点校准：

真空计连接到真空系统，待真空系统真空度达到0.1帕时，开机状态下长按SAVE/CAL键3秒直到屏幕显示0.1帕，完成零点校正。

传感器清理：

在使用过程中，传感器可能被杂质污染，此时需要清洁传感器，具体步骤如下：

1、 使真空计关机，并取出电池。

2、 用滴管或针筒把丙酮或酒精注入传感器室内，反复清洗3-4次

3、 自然风干传感器

4、 检测真空计并进行置零校正

电池安装：

按电池盖箭头方向推开电池盖，安装3节AA电池，注意电池极性安装正确，注意长时间不用时应取出电池。

附件：

3节AA电池，说明书

可能发生的故障以及排除方法：

故障 排除方法

开不了机 检查电池正负极

真空度不准 检查连接是否紧密，零点校准/清理传感器

满度不准，开机就有真空度数值 请在大气状态下进行满度校准。
